薄板精密バネ加工(規格皿バネ寸法表)

「薄板バネ」とはどんなもの?

「バネ」と言われれば多くの人はぐるぐる巻かれた「コイル(線)バネ」を想像される事と思います。では「薄板ばね」とはどんなもの?と聞かれるとまさに字の通り「薄い板」をバネにしたものなのです。

しかしその形状、用途は 「コイルバネ」以上に多く、そして加工もまた大変精度を求められるものとなっています。今お客様が捜されている「精密部品」それはひょっとしたら 「薄板バネ」ではありませんか?

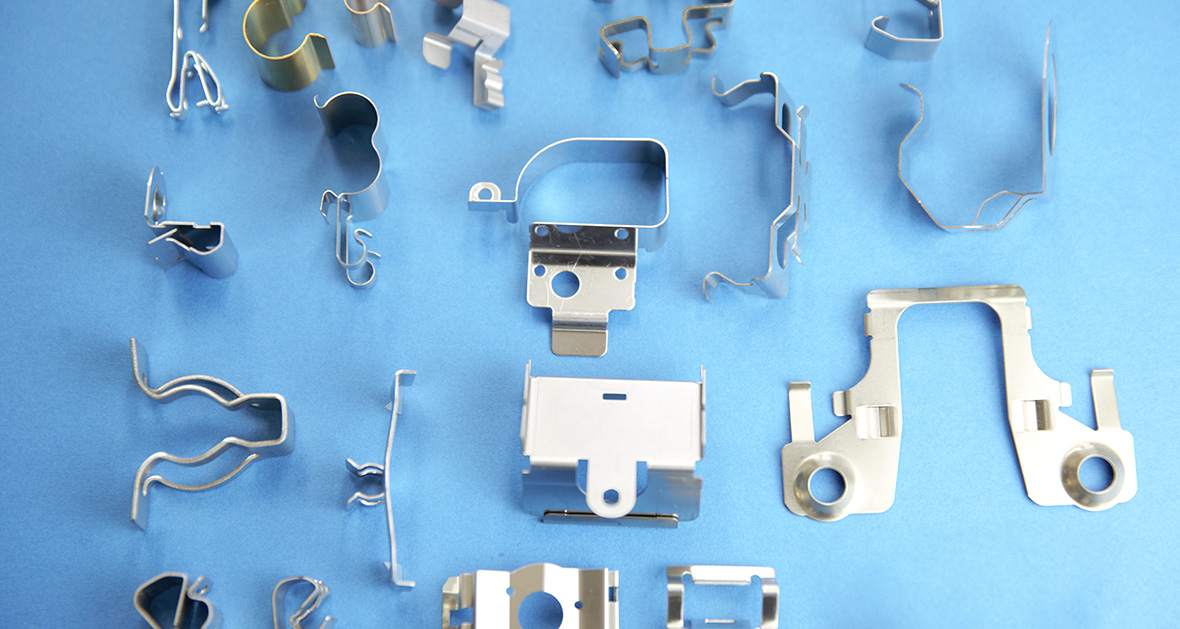

板ばねについて

  • 板ばねについて

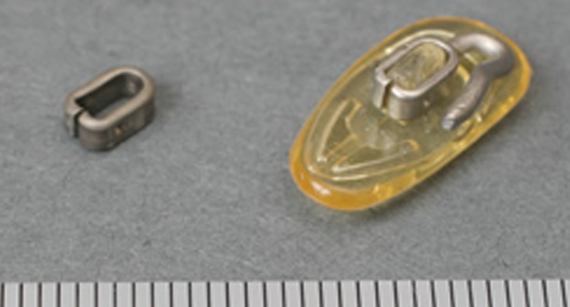

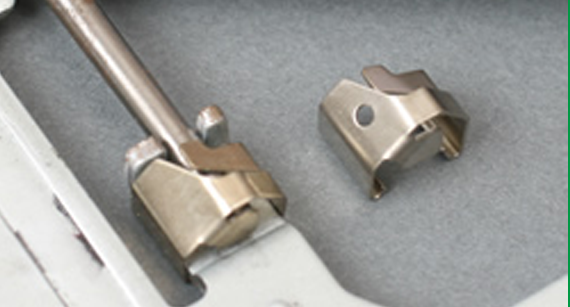

  • 精密薄板バネは、電池の接点や、携帯電話のヒンジ、自動車部品など、様々な製品に組み込まれ、適度なテンションを掛けて、変形によるエネルギーで製品を固定・反発させることで、ゆるみやニゲを防止する役割を果たしています。



    特発三協製作所は、薄板精密加工のスペシャリストとして、マルチフォーミング加工、精密プレス加工を中心に、精密薄板バネのオーダーメイドでお客様のニーズに合わせた、最適なソリューションをご提供しています。

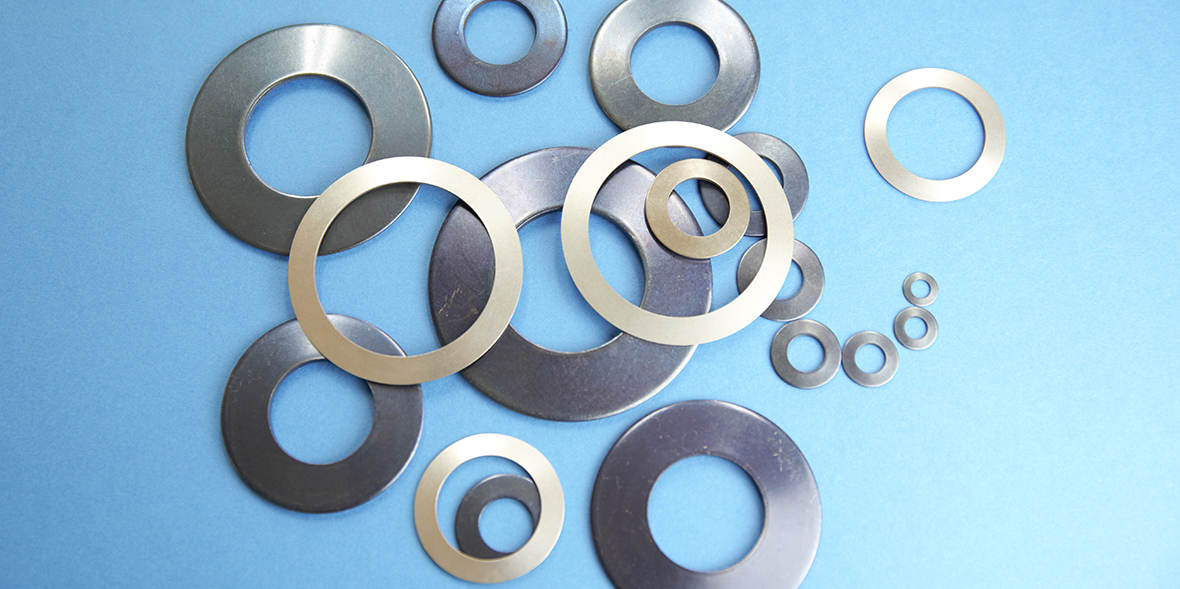

皿ばねについて

  • 皿ばねについて
  • 皿バネにおいては規格の皿バネの販売はもちろん、お客様の必要とされる「皿ばね」をオーダーメイドにて加工させて頂いております。

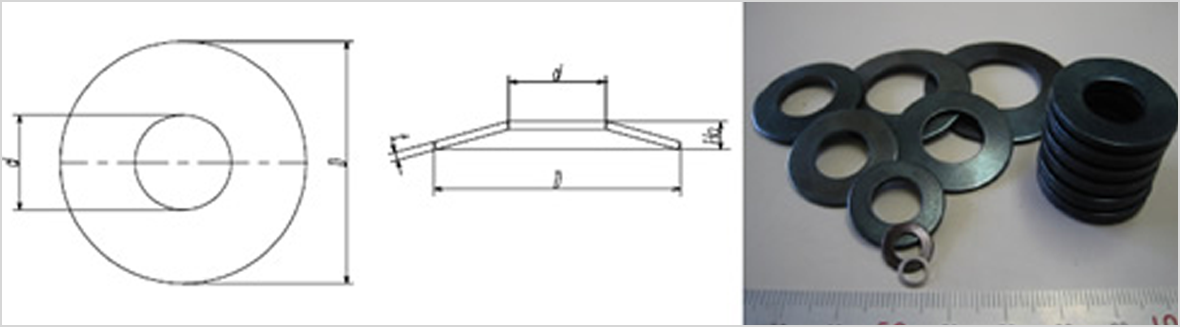

規格寸法表

材質:SAE1060~1070(60C~70C) / 硬度:HRC40~50 RoHS適合品

呼び 板厚 外径 内径 高さ タワミ
D 公差 d 公差 Ho 公差 0.75h
A-8 0.40 8.00 +0.00
-0.15
4.20 +0.15
-0.00
0.60 ±0.10 0.15
A-10 0.50 10.00 5.20 0.75 0.19
A-12.5 0.70 12.50 +0.00
-0.20
6.20 1.00 0.22
A-14 0.80 14.00 7.20 1.10 0.22
A-16 0.90 16.00 8.20 1.25 0.26
A-18 1.00 18.00 9.20 1.40 ±0.15 0.30
A-20 1.20 20.00 +0.00
-0.25
10.20 +0.20
-0.00
1.60 0.30
A-22.5 1.20 22.50 11.20 1.70 0.37
A-25 1.50 25.00 12.20 2.05 0.41
A-28 1.50 28.00 14.20 2.15 0.49
A-31.5 1.75 31.50 +0.00
-0.30
16.30 2.45 0.52
A-35.5 2.00 35.50 18.30 +0.25
-0.00
2.80 0.60
A-40 2.30 40.00 20.40 3.15 0.64
A-45 2.50 45.00 22.40 3.50 ±0.20 0.75
A-50 3.00 50.00 25.40 4.10 0.82
A-56 3.00 56.00 +0.00
-0.35
28.50 4.30 0.97
A-63 3.50 63.00 31.00 +0.30
-0.00
4.90 1.05
A-71 4.00 71.00 36.00 5.60 ±0.25 1.20
呼び 板厚 外径 内径 高さ タワミ
D 公差 d 公差 Ho 公差 0.75h
B-8 0.30 8.00 +0.00
-0.15
4.20 +0.15
-0.00
0.55 ±0.10 0.19
B-10 0.40 10.00 5.20 0.70 0.22
B-12.5 0.50 12.50 +0.00
-0.20
6.20 0.85 0.26
B-14 0.50 14.00 7.20 0.90 0.30
B-16 0.60 16.00 8.20 1.05 0.34
B-18 0.70 18.00 9.20 1.20 0.37
B-20 0.80 20.00 +0.00
-0.25
10.20 +0.20
-0.00
1.35 0.41
B-22.5 0.80 22.50 11.20 1.45 0.49
B-25 0.90 25.00 12.20 1.60 0.52
B-28 1.00 28.00 14.20 1.80 ±0.15 0.60
B-31.5 1.20 31.50 +0.00
-0.30
16.30 2.10 0.67
B-35.5 1.20 35.50 18.30 +0.25
-0.00
2.20 0.75
B-40 1.50 40.00 20.40 2.65 0.86
B-45 1.75 45.00 22.40 3.05 0.97
B-50 2.00 50.00 25.40 3.40 1.05
B-56 2.00 56.00 +0.00
-0.35
28.50 3.60 1.20
B-63 2.50 63.00 31.00 +0.30
-0.00
4.25 ±0.20 1.31
B-71 2.50 71.00 36.00 4.50 1.50
B-80 3.00 80.00 41.00 5.30 1.72

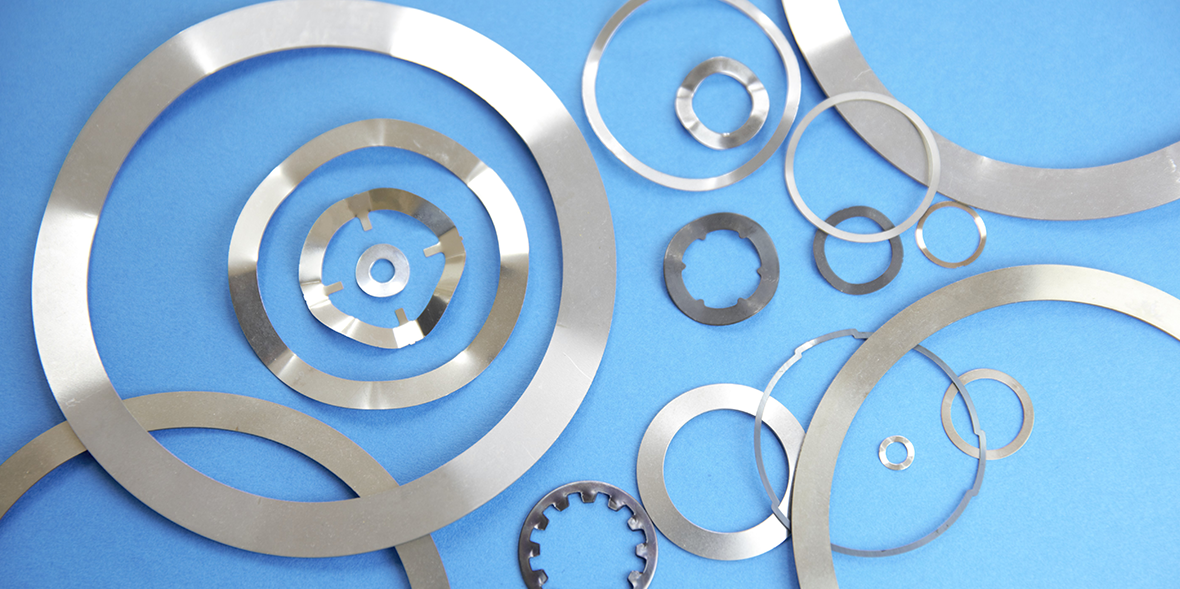

ウエーブワッシャーについて

  • ウエーブワッシャーについて
  • 波山をつけるウエーブワッシャーは加工が非常に困難です。
    当社では、板厚0.05mmからのウエーブワッシャーの加工に成功しました。

    主に組み込まれているもの
    自動車、パソコン、給湯器、携帯電話、TV、DVDレコーダー、 MDプレーヤー、自転車、家電製品、蛍光灯部品
    主に使用している材料
    SUS301、SUS304、SK5、SK85、C5210、1060、63C、1070、HT1770、 SUS631、ベーナイト鋼、リボン鋼
